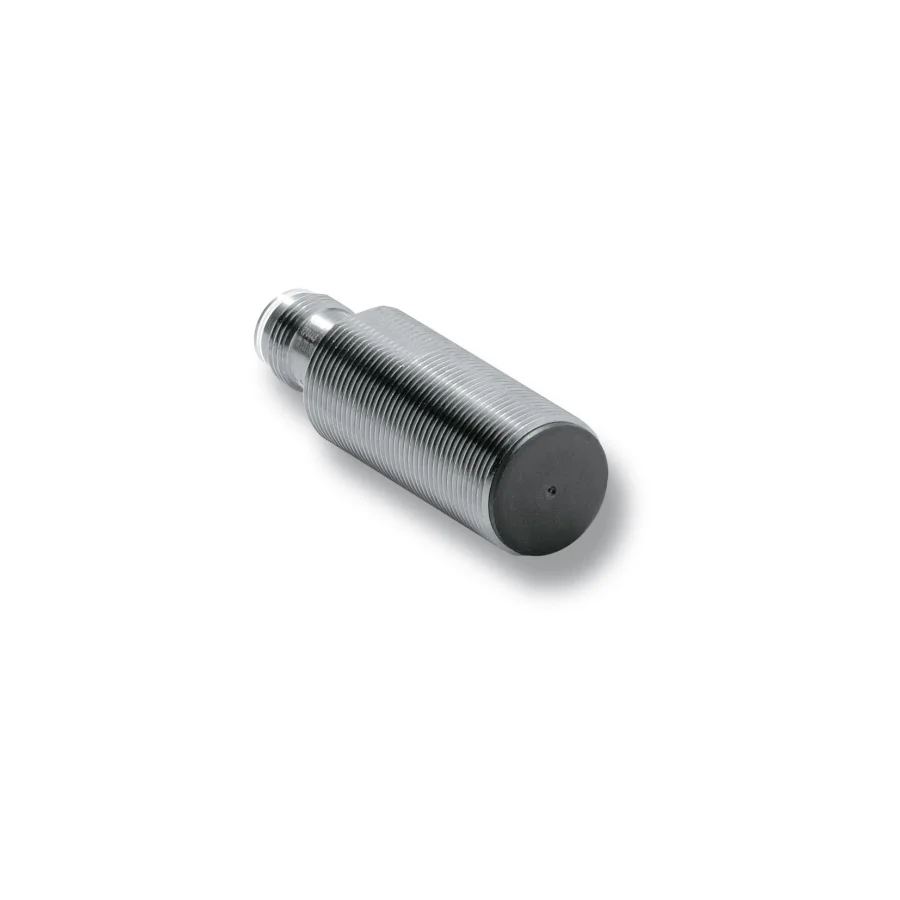

Цилиндрический датчик E2A3
Производитель: Omron
Описание
Серия E2A3 OMRON — четыре экранированных типоразмера, и расстояние срабатывания записано прямо в обозначении: E2A3-S08KS03 (M8, 3 мм), E2A3-M12KS06 (6 мм), E2A3-M18KS11 (11 мм) и E2A3-M30KS20 (20 мм). Цифра 3 после E2A означает утроенное расстояние, у E2A без цифры оно удвоенное. Буква S в обозначении M8 — корпус из нержавеющей стали, M — латунный корпус с никелевым покрытием. Каждый типоразмер выпускается с кабелем ПВХ 2 м (-WP) и с разъёмом M12 на 4 контакта (-M1), у M8 есть ещё разъём M8 на 3 контакта (-M5); выход — PNP (-B) или NPN (-C), нормально разомкнутый или нормально замкнутый. По даташиту серия рассчитана на монтаж заподлицо и испытана на долгий срок службы.
Соседние исполнения серии: E2A — удвоенное расстояние срабатывания, E2A-S — корпус из нержавеющей стали. Ещё одна цилиндрическая серия раздела — E2E NEXT 3-проводный.
Характеристики
| Модели | E2A3-S08KS03, E2A3-M12KS06, E2A3-M18KS11, E2A3-M30KS20 с исполнениями -B (PNP) и -C (NPN) |
|---|---|
| Расстояние срабатывания | 3 мм (M8), 6 мм (M12), 11 мм (M18), 20 мм (M30); допуск ±10 %; все модели экранированные |
| Устанавливаемое расстояние | при −25…+70 °C: 0–2,1 мм (M8), 0–4,2 мм (M12), 0–7,7 мм (M18), 0–14 мм (M30); при −10…+60 °C: 0–2,4 мм, 0–4,8 мм, 0–8,8 мм и 0–16 мм |
| Гистерезис | не более 20 % расстояния срабатывания |
| Стандартный объект | 9 × 9 × 1 мм (M8), 18 × 18 × 1 мм (M12), 33 × 33 × 1 мм (M18), 60 × 60 × 1 мм (M30); обнаруживаются чёрные металлы, по цветным расстояние меньше |
| Частота срабатывания | 700 Гц (M8), 350 Гц (M12), 250 Гц (M18), 80 Гц (M30) |
| Напряжение питания | 12–24 В постоянного тока, пульсации не более 10 % (рабочий диапазон 10–32 В) |
| Потребление тока | не более 10 мА |
| Выход | трёхпроводной: открытый коллектор PNP (-B) или NPN (-C); -B1/-C1 — нормально разомкнутый, -B2/-C2 — нормально замкнутый |
| Ток нагрузки | не более 200 мА при напряжении до 32 В |
| Остаточное напряжение | не более 2 В при токе 200 мА и кабеле 2 м |
| Индикатор | жёлтый светодиод срабатывания |
| Защита | от обратной полярности питания, от короткого замыкания, ограничение перенапряжений; у M12, M18 и M30 — ещё от обратной полярности выхода |
| Температура окружающего воздуха | работа и хранение от −25 до +70 °C |
| Влажность | 35–95 % |
| Влияние температуры | не более ±20 % расстояния срабатывания при 23 °C в диапазоне от −25 до +70 °C; от −10 до +20 % в диапазоне от −10 до +60 °C |
| Сопротивление изоляции | не менее 50 МОм при 500 В постоянного тока |
| Диэлектрическая прочность | 1000 В переменного тока, 50/60 Гц в течение 1 мин |
| Виброустойчивость | 10–55 Гц, двойная амплитуда 1,5 мм по 2 ч в каждом из направлений X, Y и Z |
| Ударопрочность | 500 м/с² (M8) и 1000 м/с² (M12–M30), по 10 раз в каждом из направлений |
| Степень защиты | IP67 по IEC 60529, IP69K по DIN 40050, ЭМС по EN 60947-5-2 |
| Подключение | -WP — кабель ПВХ ∅4 мм длиной 2 м, -M1 — разъём M12 на 4 контакта, -M5 — разъём M8 на 3 контакта |
| Материалы | корпус и гайка — нержавеющая сталь (M8) или латунь с никелевым покрытием; рабочая поверхность — PBT; кабель — ПВХ |
| Масса в упаковке | от 65 до 280 г с кабелем, от 20 до 200 г с разъёмом |
Документация OMRON
Характеристики, таблица заказа, чертежи и схемы подключения — в даташите OMRON Long Distance Cylindrical Proximity Sensor E2A3 (D102-E2-01A-X, на английском); он же — в поле «Документы» карточки.
